Filtros elementales de 1er orden.

Sólo pueden ser paso bajo o paso alto.

Si son filtros pasivos sólo llevan un elemento que almacena energía (un condensador o una bobina)

Expresión general de H(s):

N(s) polinomio de grado ≤ 1

wc es la frecuencia de corte.

NOTA:


3.1 Filtro paso bajo.

Expresión general de H(s):

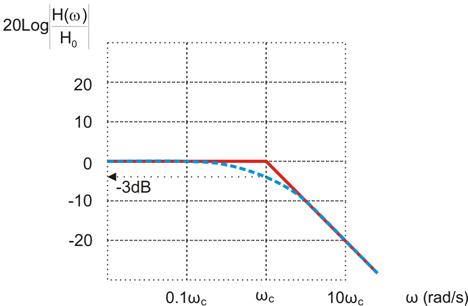

Respuesta en amplitud:

Respuesta real en amplitud:

Filtros 1ordenA

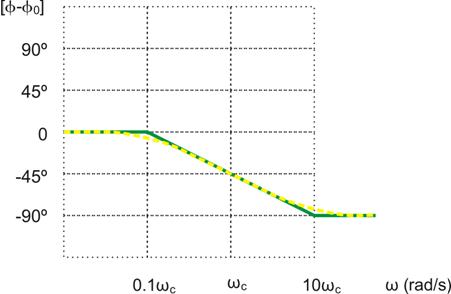

Respuesta en fase:

El término de fase correspondiente a corresponde a 0º (ó 180º si Ho es negativo) y se suele representar:

Filtros 1ordenB

Ejemplos de filtros paso bajo pasivos:

Circuitos RC o RL con salida en C o en R, respectivamente:

Sobre esta base el circuito puede complicarse todo lo que se quiera, manteniendo sólo un único C o L.

Filtro paso bajo activo:

Es el filtro paso bajo activo con menor nº de componentes.

NOTAS:


3.2 Filtro paso alto.

Expresión general de H(s):

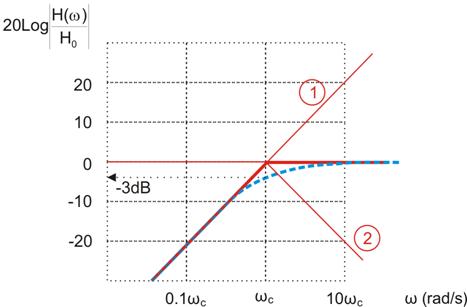

Respuesta en amplitud:

Filtros 1ordenC

Respuesta real en amplitud:

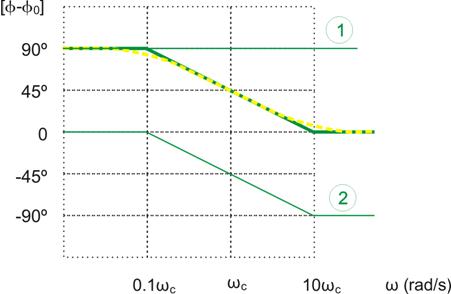

Respuesta en fase:

Filtros 1ordenD

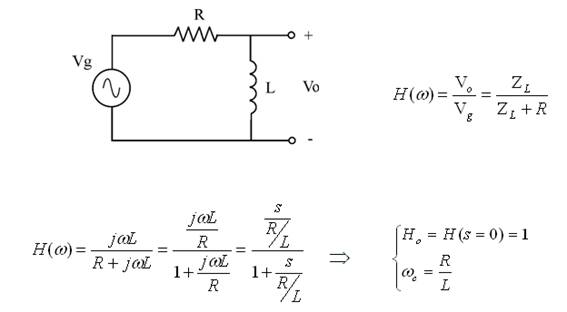

Ejemplos de filtros paso alto pasivos:

Circuitos RC o RL con salida en R o en L, respectivamente.

Sobre esta base el circuito puede complicarse todo lo que se quiera, manteniendo sólo un único C o L.

Filtro paso alto activo:
