Lemas de Kirchhoff.
Coordinan las relaciones entre corriente y tensión en todos los componentes del circuito.
Definimos:

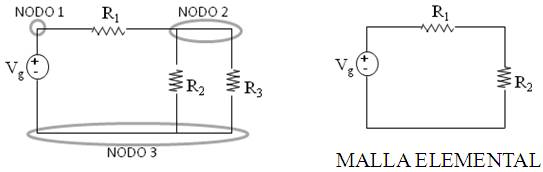

Nodo: Punto del circuito en el cual se conectan 2 ó más componentes.
Malla: Sucesión de componentes que forman un camino cerrado. Se llama malla elemental a aquella que no alberga ninguna otra malla en su interior.
Las leyes de Kirchhoff son dos:

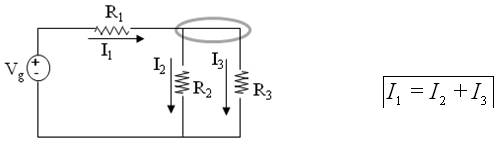

1ª) Ley de Kirchhoff para corrientes KCL (Kirchhoff's Current Law)
"La suma algebráica (teniendo en cuenta su sentido) de las corrientes que llegan a un nodo en cualquier instante es cero"
La KCL es una consecuencia de la no acumulación de carga en el circuito, el flujo total de carga en cualquier nodo es cero.
2ª) Ley de Kirchhoff para las tensiones KVL (Kirchhoff's Voltage Law)
"La suma algebraica de las tensiones en una malla es cero en todo instante de tiempo"
Criterio de polarización de los componentes:
Aplicación de KVL:
Establecemos en cada malla un sentido único de recorrido y sumamos algebraicamente las tensiones en ese recorrido siguiendo el criterio de polarización.
Ejemplo: 1ª malla elemental.
