Corriente de circulación. Condición de Brune
En los puertos del cuadripolo la I entrante es igual a la I saliente. Cuando se interconexionan dos cuadripolos esto sólo se puede garantizar en los terminales del cuadripolo global.
Veamos un par de ejemplos representativos:
Conexión serie-serie:
Conexión paralelo-paralelo:

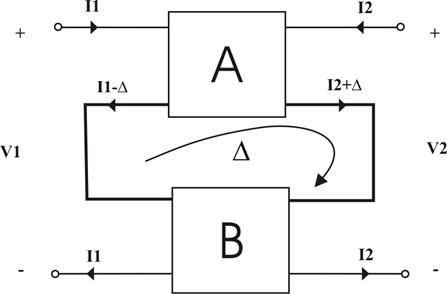

∆=IC corriente de circulación
A la diferencia entre la I entrante y la I saliente del cuadripolo se llama corriente de circulación (IC).
Las sencillas relaciones anteriores sólo serán validas si la corriente de circulación IC= 0.
Para conocer si la IC=0 se utiliza la Condición de Brune:
- Se excita la entrada con una fuente de la magnitud (I o V) común a la entrada.
- Se anula la magnitud común a la salida.

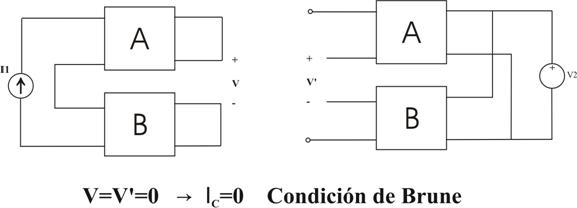

- Se rompe la nueva malla creada por la asociación de cuadripolos. Si la tensión existente entre los dos puntos donde se ha abierto es nula, entonces se cumple la condición de Brune.
Ejemplo conexión serie-paralelo:
Para poder aplicar las relaciones de conexión de cuadripolos la condición de Brune ha de verificarse tanto de la entrada a la salida como a la inversa.

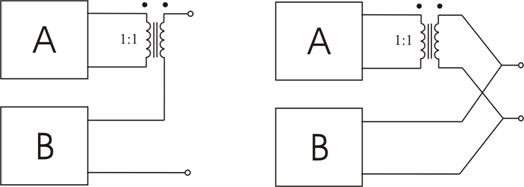

Forma de evitar la interacción entre cuadripolos (AC): mediante transformadores.
