Concepto de impedancia y admitancia para los componentes básicos.

Audio: Concepto de impedancia y admitancia para los componentes básicos

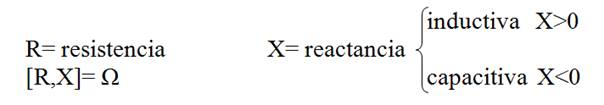

Impedancia (Z) de un componente

Admitancia (Y) de un componente

G= conductancia B= susceptancia

[G, B]= Ω-1 o S

Nota:

Ejercicio propuesto: Calcular las expresiones de G y B en función de R y X.

AUTOEVALUACIÓN

1

Impedancia de un condensador

El fasor de impedancia correspondiente a un condensador de 10 µF trabajando a una frecuencia angular de 1000 rad/s es Z = 100j (ohmios)

a)
b)
Exacto. La impedancia sería negativa Z = -100j (ohmios)¡Cuidado! La impedancia en un condensador tiene que ser negativa Z = -100j (ohmios)Tu respuesta ha sido guardada.
Comprueba tu respuesta

IMPEDANCIAS DE LOS COMPONENTES BÁSICOS

Audio: Impedancias de los componentes básicos

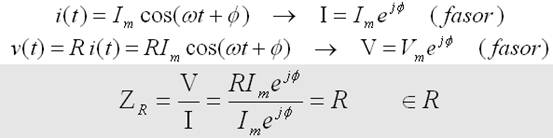

Resistencia:

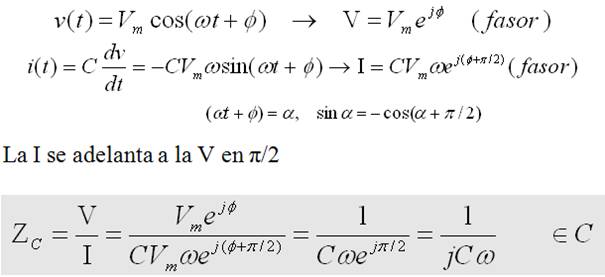

Condensador:

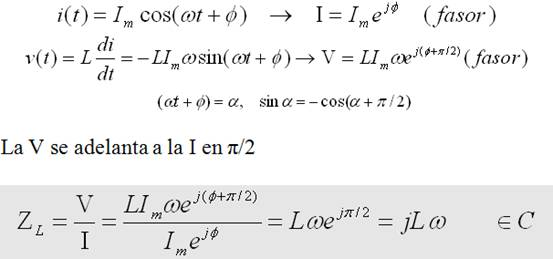

Bobina:

AUTOEVALUACIÓN

2

Impedancia en una bobina

La impedancia de una bobina de 5 H trabajando a una frecuencia w=100 rad/s es Z = 500j (Ω), o un fasor de módulo 500 y fase 0º

a)
b)
¡Muy bien!. La fase correspondiente al nº complejo j es 90º y no 0º.Estas equivocado. La fase correspondiente al nº complejo j es 90º y no 0º.Tu respuesta ha sido guardada.
Comprueba tu respuesta

Aplicar la ley de Ohm junto con lo visto de fasores

3

Ley de Ohm en regimen permanente sinusoidal

Sea i(t)= 2 cos 20t (A) la corriente que atraviesa una resistencia de 5 Ω. Marque la tensión que cae en regimen permanente sinusoidal entre los extremos de dicha resistencia:

a)
b)
c)
Please select an answerNo. La amplitud de la tensión se obtiene multiplicando la de la corriente por R.Es correcto.No. No hay desfase entre la corriente y la tensión en una resistencia.
Comprueba tu respuesta

4

Ley de Ohm en regimen permanente sinusoidal

Sea i(t)= 2 cos 20t (A) la corriente que atraviesa una bobina de 5 mH. Marque la tensión que cae en regimen permanente sinusoidal entre los extremos de dicha bobina:

a)
b)
c)
Please select an answerNo. Hay un desfase de 90º entre la corriente y la tensión en una bobina.No. El módulo de la tensión se obtiene multiplicando la corriente por la impedancia de la bobina.Es correcto.
Comprueba tu respuesta

5

Ley de Ohm en regimen permanente sinusoidal

Sea i(t)= 2 cos 20t (A) la corriente que atraviesa un condensador de 10 mH. Marque la tensión que cae en regimen permanente sinusoidal entre los extremos de dicho condensador:

a)
b)
c)
Please select an answerEs correcto.No. El módulo de la tensión se obtiene multiplicando el de la corriente por la impedancia del condensador.No. El cambio de signo de la amplitud equivale a un desfase adicional de 180º.
Comprueba tu respuesta

Sea i(t)= 2*cos(20t) A la corriente que atraviesa un dispositivo. Encuentre la tensión en régimen permanente sinusoidal que cae en dicho dispositivo si éste es:

6

Una resitencia de 5 ohmnios.

a)
b)
c)
d)
CorrectaIncorrectaTu respuesta ha sido guardada.
Comprueba tu respuesta

7

Una bobina de L= 5mh.

a)
b)
c)
d)
CorrectaIncorrectaTu respuesta ha sido guardada.
Comprueba tu respuesta

8

Un condensador de C= 10mF.

a)
b)
c)
d)
CorrectaIncorrectaTu respuesta ha sido guardada.
Comprueba tu respuesta

Sea i(t) = sen (100t + 30º) (A) la corriente que atraviesa un dispositivo. Encuentre la tensión en régimen permanente sinusoidal que cae en dicho dispositivo si éste es:

9

Una resistencia de 10 ohmios:

a)
b)
c)
d)
Respuesta correcta: a,b y cFalsoTu respuesta ha sido guardada.
Comprueba tu respuesta

10

Una bombilla de L= 1mL

a)
b)
c)
d)
CorrectaFalsoTu respuesta ha sido guardada.
Comprueba tu respuesta

11

Un condensador C = 100 uF

a)
b)
c)
d)
CorrectaFalsoTu respuesta ha sido guardada.
Comprueba tu respuesta

12

En los extremos de un condensador se registra una tensión v(t) = 300·cos(50t + 60º)(V)

¿Cuál es la corriente que atraviesa el condensador

( C = 200 uF)?

a)
b)
c)
d)
CorrectaIncorrectaTu respuesta ha sido guardada.
Comprueba tu respuesta
